Новатек-Электро Трёхфазное реле напряжения и контроля фаз РНПП-311М

 Трехфазное реле напряжения и контроля фаз РНПП-311М нашего украинского производителя "Новатек-Электро" является многофункциональным реле. Это реле не только напряжения, но и перекоса фаз. Реле предназначено для контроля уровня напряжения, правильного чередования фаз, контроля полнофазности сетевого напряжения, а также для отключения нагрузки путем размыкания сети и индицирования аварии при аварийном случае. Все необходимые параметры настраиваются удобными поворотными ручками на передней панели прибора. Прибор занимает 2 модуля на DIN-рейке.

   Реле пользуется спросом у покупателей, чьей целью есть защита морозильного, компрессорного, климатического и другого оборудования (в конструкции которого есть электродвигатели). Область применения реле РНПП-311М расширяется за счет наличия двух независимых нормально открытых и нормально закрытых групп контактов, коммутирующих катушки магнитных пускателей или иных устройств с максимальным током потребления не более 5А. Допускается подключение к реле внешних маломощных сигнальных элементов (ламп, звонков или других управляющих реле).

   В данный момент реле считается лидером в своем классе в соотношении цена/качество/функциональность.

Характеристики:

• номинальное линейное/фазное напряжение: 380/220, 400/232 В;
• частота сети: 45-65 Гц;
• диапазон регулирования порога по Umax/Umin: 5-50 % от Uном;
• диапазон регулирования по Тср: 0-10 с;
• диапазон регулирования по Твкл: 0-600 с;
• фиксированная задержка срабатывания по Umin: 12 с;
• время срабатывания при обрыве одной из фаз: 0,2 с;
• время готовности при подаче напряжения на реле: 0,2 с;
• величина перекоса фаз: 60 В;
• гистерезис по напряжению: 5 - 6 В;
• гистерезис по перекосу фаз: 5-6 В;
• точность определения порога срабатывания по напряжению: 3 В;
• точность определения перекоса фаз: 2 %;
• потребляемая мощность (под нагрузкой): 3,0 ВА;
• максимальный коммутируемый ток выходных контактов: 5 А;
• габаритные размеры: 35 х 93 х 68 мм.

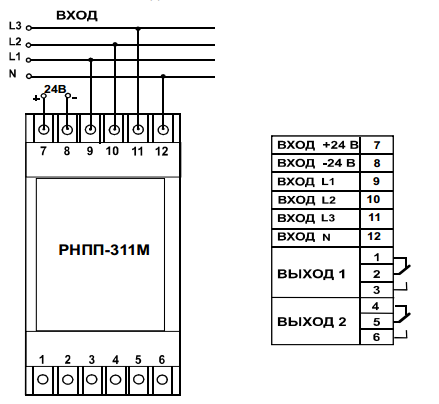

   Схема подключения реле РНПП-311М:

На схеме ниже изображены органы управления реле и его габаритные размеры:

1. Регулировка порога срабатывания по Umax/Umin;
2. Регулировка времени повторного включения Tвкл;
3. Регулировка времени срабатывания Tср;
4. Переключатель: тип контролируемой сети 380 В/400 В;
5. Переключатель: срабатывание по чередованию фаз ЧФ;
6. Переключатель: срабатывание по перекосу фаз ПФ;
7. Переключатель: срабатывание по Umin;
8. Переключатель: срабатывание по Umax;
9. Зелёные светодиоды наличия напряжения на каждой из фаз;
10. Красный светодиод “Ав.Откл ” аварии и выключенного реле;
11. Входные контакты 380 B/400 B;
12. Входные контакты 24 B;
13. Выходные контакты.

   С реле РНПП-311М есть возможность выбора типа контролируемой сети (380 или 400 В) с помощью переключателя 4. А с помощью переключателей 5-8 задаются защитные функции реле, что проявляются в режимах:

• режим полного контроля напряжения сети;
• режим контроля минимального/максимального напряжения;
• режим контроля минимального напряжения;
• режим контроля максимального напряжения;
• режим контроля наличия фаз;
• режим контроля неправильного чередования и наличия слипания фаз;
• режим контроля перекоса фаз, и в других режимах.

   Сама же функция контроля наличия фаз сохраняется при любом положении переключателей 4-8.

Микропроцессорное цифровое реле напряжения и контроля фаз РНПП-301 нашего украинского производителя "Новатек-Электро" является многофункциональным реле. Вот перечень функций, которые может выполнять данное реле:

• контроль уровня действующего значения напряжения с раздельными регулировками установок по минимальному/максимальному напряжению;
• контроль чередования фаз и отсутствия их слипания;
• контроль полнофазности и симметричности фаз;
• контроль состояния силовых контактов до и после включения нагрузки;
• отключения нагрузки 380В/50 Гц в случае возникновения условий для срабатывания с заданным временем срабатывания;
• контроль качества сетевого напряжения после отключения нагрузки, а также включения после восстановления параметров напряжения (предварительно пользователем задается время автоматического включения;
• индицирование аварий всех видов.

Реле контроля фаз РНПП-311М решит проблемы, которые могут возникать в трехфазной сети: выход действующего значения напряжения за пределы допустимых порогов, нарушения чередования и слипание фаз, нарушения полнофазности и симметричности сетевого напряжения. Принцип работы: устройство контролирует основные параметры электрической сети и при их отклонении отключает нагрузку. После того, как параметры сети снова вернутся в норму - реле включает нагрузку. Кроме того, РНПП-311М - реле модернизированное, меньших размеров по сравнению с РНПП-311 и имеет больше настроек и возможностей!
